SAAT MODUL ABS N-MAX MULAI REWEL

Speed meter tidak bekerja, indikator abs menyala dan brebet di kecepatan tinggi merupakan gejala yang ditimbulkan bila sistem ABS tidak berfungsi."kyok rasane keentean bensin nek di gas pol" begitu ungkap pemilik yamaha nmax abs tahun 2015 yang sudah jauh2 datang dari kota Gresik ke markas kami di Sooko Mojokerto.

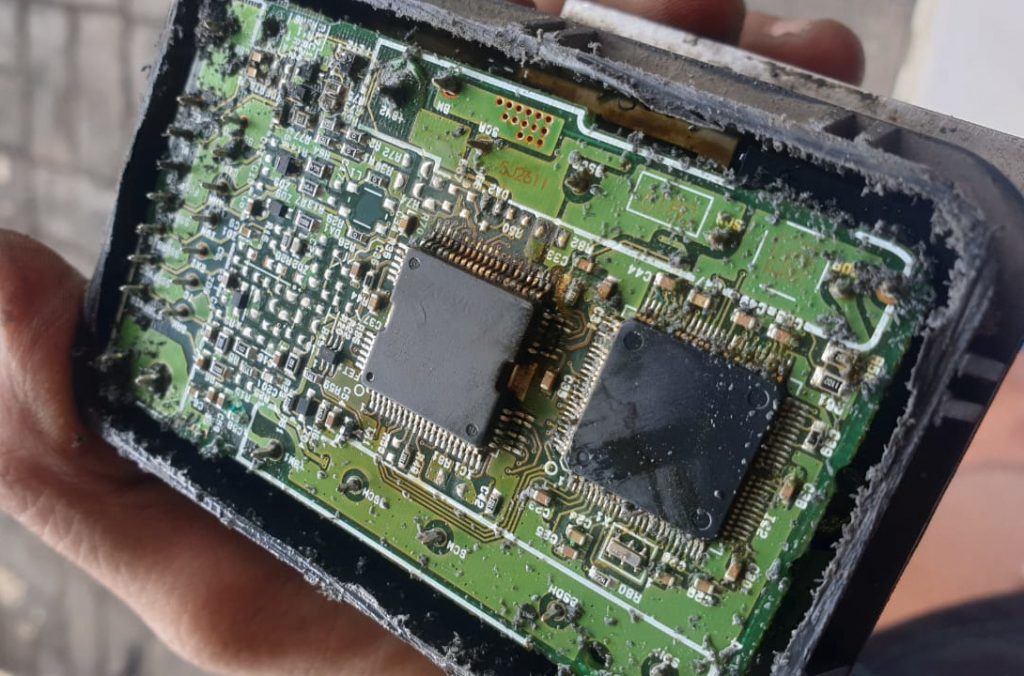

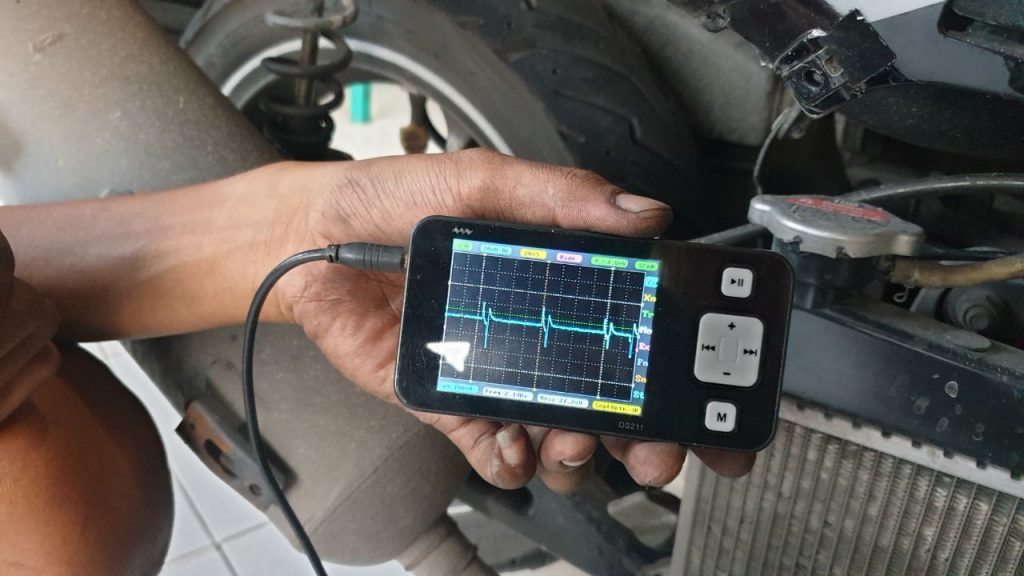

Berdasarkan analisa dan pengukuran kami memvonis bahwa MODUL ABS bermasalah. terbukti ketika kami membongkar modul tersebut. MCU pecah dan jalur PCB melepuh seperti terbakar.hal itu mungkin disebabkan rembesan minyak rem yang masuk ke ruang kontroler.

Karna harga yang sangat lumayan untuk sebuah MODUL ABS yaitu 5.950.000 rupiah, kami memutuskan untuk menonaktifkan sistem ABS dengan cara mengganti ECU bawaan Motor dengan ECU non ABS yang harganya sekitar 700.000 rupiah dan sedikit memodifikasi ECU PIN OUT agar speed meter tetep bekerja.

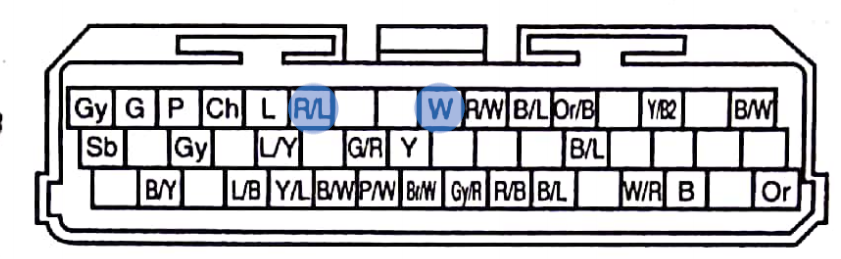

Berdasarkan diagram ECU Pin OUT NMAX NON ABS diatas kita ketahui bahwa pin untuk speed sensor adalah R/L(merah/biru) dan W(putih).

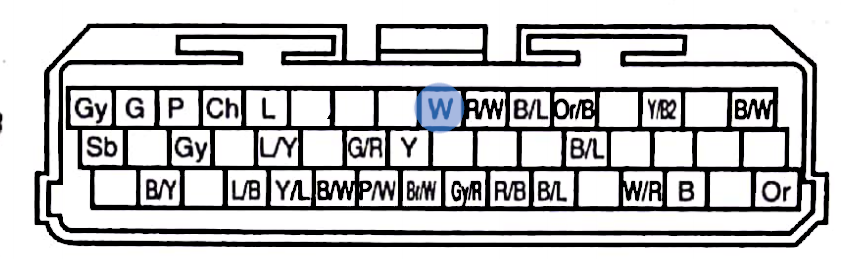

sedangkan untuk NMAX ABS sendiri Pin Yang berhubungan dengan speed sensor hanya ada satu kabel yaitu W dan pin tersebut masuk ke modul ABS.

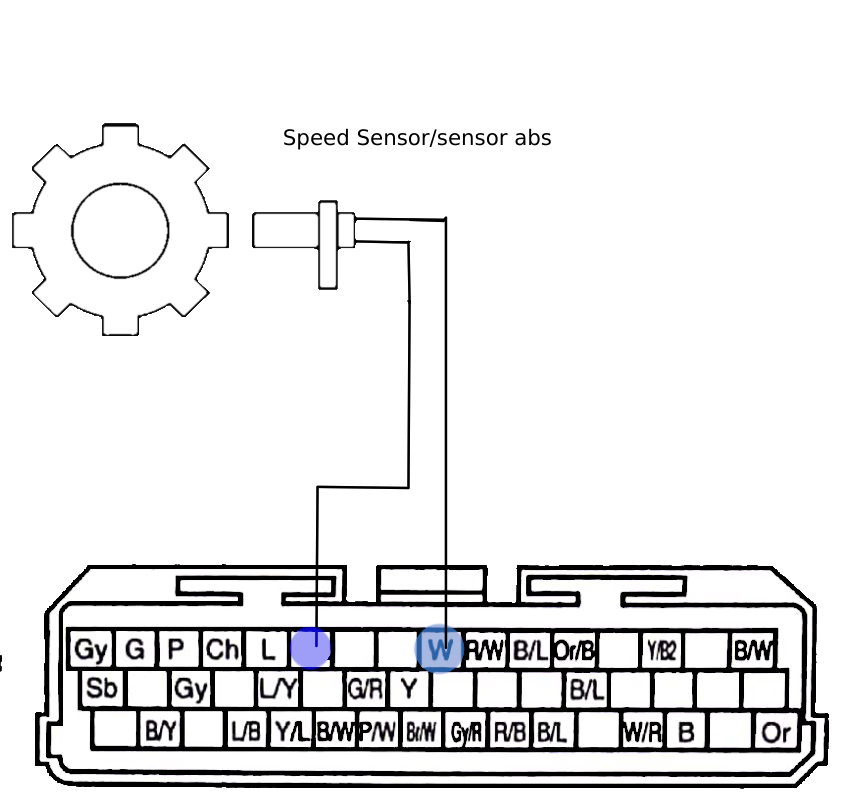

Dengan menyesuaikan ECU NMAX non ABS kita modifikasi Wireharness Jadi seperti ini

Dengan Demikian jejala brebet di kecepatan tertentu pun hilang dan speedo meter bisa berfungsi normal.
