Tutorial 2 Blink Led ADC (Analog To Digital Converter)

1 min read
Tutorial 2 Blink Led ADC (Analog To Digital Converter)
Mengatur kecepatan Blinking LED dengan Potensio Pada tutorial pertama kita telah membuat progam blinking LED dengan delay yang kita atur waktunya, kali ini kita akan membuat LED berkedip yang  dengan kecepatan kedipan berdasarkan nilai analog pada potensio. memanfaatkan fungsi ADC(Analog To Digital Conveter) yang ada pada Sooko PSoC 4 board. kebutuhan komponen : Rangkaian :
  • Pin potensio 1 terhubung pada ground
  • Pin potensio 2 (tengah) terhubung pada P2.0
  • Pin potensio 3 terhubung pada 5 volt
  • Pin LED terhubung pada P1.6

Lanjut ke pemrogaman

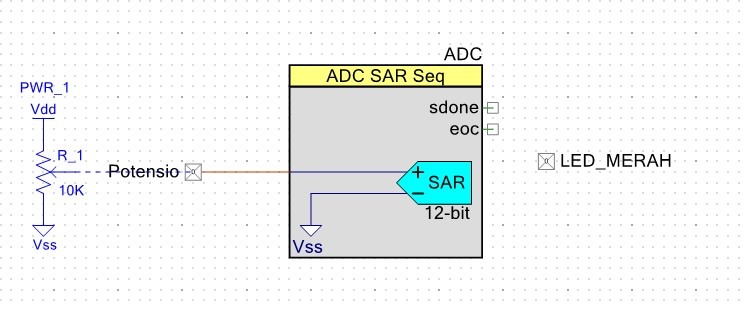

  1.  Buat topdesign seperti gambar di bawah ini pada software PSoC Creator
1. Sekema top design

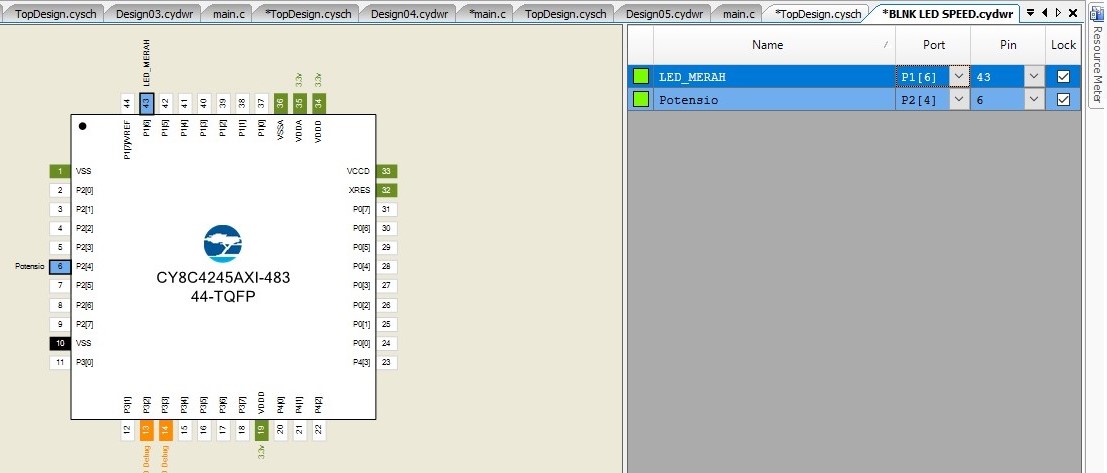

2. Pilih konfigurasi pin
2. konfigurasi pin

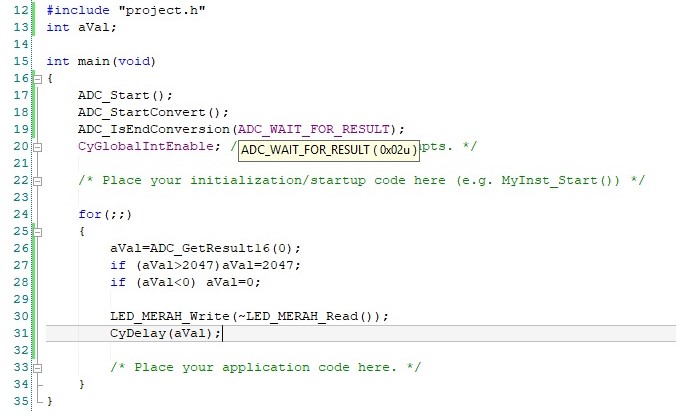

3. Koding
3. koding
video tutorial 2 Blink Led ADC
Setelah hal tersebut selesai build project dan progam. Anda akan melihat LED berkedip sesuai nilai potensio, semakin diputar ke kanan LED akan berkedip semakin cepat. zip file project blink led dengan potensio download software PSoC Creator download
